KM-HCA 智能消弧消谐柜

KM-HCA 智能消弧消谐柜适用于3-35kV中性点非有效接地电力系统中，主要起到限制系统弧光过电压、铁磁谐振过电压的作用，可有效提高电网运行的安全性和供电的可靠性。

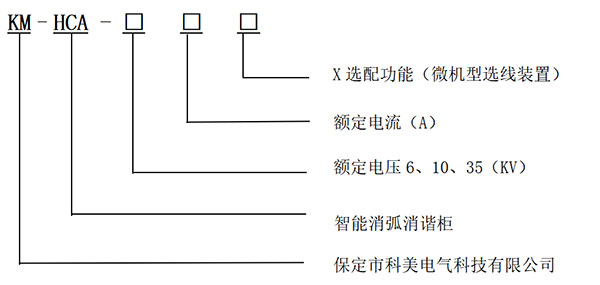

选型说明

功能特点

1、大幅度提高电力系统的安全稳定运行水平，可将各类过电压限制到较低的电压水平，使因过电压引起的绝缘事故及连发事故大为减少。

2、具有完善的过电压保护功能

可保护大气过电压，操作过电压以及弧光接地过电压，其限制弧光接地过电压的功能比装消弧线圈更好，更完善，安装本装置后，原来按设计规范要求应装设消弧线圈的系统可以不再装设。

3、改善电网的运行条件

由于消除了这类电网中原作用时间长的弧光接地过电压，使金属氧化锌避雷器发生事故的机率大为降低。

4、可选配独立的微机型小电流接地选线装置，提高选线准确性。

5、选型简单，使用方便

本装置消弧和过电压保护的机理与电网的单相接地电容电流大小无关，因而其保护性能不受电网运行方式的改变和电网扩大的影响，在大网小网中均可使用。

6、结构简洁，安装方便

整个装置组成一台高压开关柜可替代原电压互感器柜，结构简单，体积小，安装调试方便，既适用于变电站，也适用于发电厂的高压厂用系统，既适用于新建站，也适用于老站的改造，原装有消弧线圈的系统，加装本装置，保护更完善。

技术参数

1、额定参数：

频率(HZ)：50；电压(KV)：6,10,35；电流(A)：31.5、63、100、160、200。

2、选型及要求

a、装置的额定电压等于线路的额定电压。

b、装置的额定电流对应的持续电流不小于保护线路的较大对地电流。

3、使用环境

环境温度：-40℃～+60℃；海拔高度：＜2000m

周围不得有粉尘、煤气、烟气等具有爆炸性混合物。

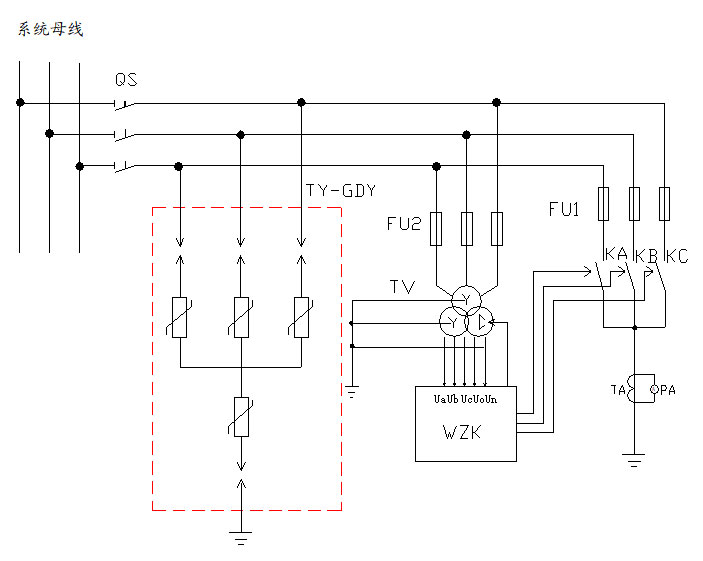

工作原理

当系统出现高幅值的工频过电压时，组合式电压保护器 TBP 首先投入工作，将系统过电压限制在电气设备绝缘允许的安全范围内。当系统发生单相接地时，微机控制器WK 对电压互感器提供的三相电压Ua/Ub/Uc和开口三角电压Uo的信号进行计算处理，判断接地性质和接地相，并进行如下处理：

如果发生的故障是间歇性电弧接地，微机综合控制器中的消弧单元在判定接地的相别后，令故障相的高压真空接触器闭合,使系统由不稳定性的弧光接地快速变成稳定的金属性直接接地，故障相电压降为零，电弧消失。数秒钟后，再令接地的高压真空接触器断开，若故障消失，说明这一电弧接地故障是因过电压冲击引起的瞬时性接地故障，系统恢复正常运行。如果接触断开后，系统再次在原故障相出现稳定电弧接地，装置认定此故障为很久性的接地故障，于是再次闭合故障相的高压真空接触器，等待值班人员处理。微机控制器的选线单元同时采集零序电流信号进行计算，判断，选出故障线路。

如果发生的故障是金属性的直接接地，装置可根据用户要求将故障相母线直接接地,减少流过故障相的电流，发出指示信号，等待值班人员或微机选线处理。

如果发生的故障是 TV 断线故障，装置只发出指示信号，等待值班人员处理。

订货须知

1、用户应提供相关的线路额定电压、线路对地电容电流、柜体尺寸。

2、需要其他额外附件或备件，应在订货时注明所需的种类及数量。

3、如用户特殊要求应在订货时提出。
